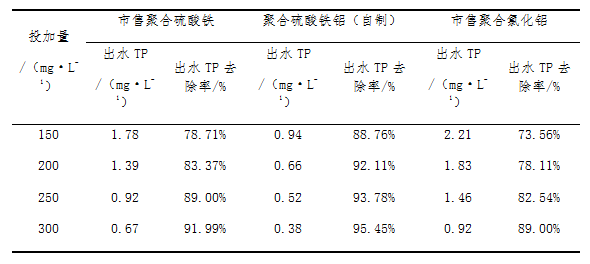

從上表可知，相同投加量情況下自制備的PAFS對丁山河河水中總磷的去除效果更好，而且隨著投加量的增加，去除效果也愈發(fā)明顯，在投加量為300 mg·L-1時(shí)，總磷的去除率達(dá)到了95.45%。實(shí)驗(yàn)表明PAFS更適合深度除磷，其對總磷的去除更徹底。PAFS除磷效果較傳統(tǒng)混凝劑好，與PAFS兼具了聚合硫酸鐵等鐵鹽與磷酸根形成更穩(wěn)定的磷酸鐵沉淀和鋁鹽礬花大、吸附能力強(qiáng)的特點(diǎn)有關(guān)。
PAFS不僅可以起到將磷酸根反應(yīng)生成沉淀物，而且其水解后產(chǎn)生高電荷的鋁鐵多核絡(luò)離子或金屬氫氧化物凝膠物對磷酸鹽沉淀物產(chǎn)生粘結(jié)架橋絮凝和卷掃沉淀作用將磷酸鹽沉淀吸附共沉淀，從而達(dá)到了徹底除磷的效果。
結(jié)論
1.以赤泥提鐵渣為原料制備PAFS優(yōu)化后的工藝條件為液固比6:1，溶出溫度105 ℃，溶出時(shí)間80 min。在此工藝條件下赤泥提鐵渣的溶出率達(dá)到65.2%。
2.所制備的PAFS為澄清透明的紅棕色液體，其中全鐵的含量8.23%，氧化鋁的含量1.12%，鹽基度為12.88%。
3.相比市售的聚合硫酸鐵、聚合氯化鋁，本研究制備的PAFS的在除磷實(shí)驗(yàn)中具有礬花大、沉降快、絮團(tuán)緊密、去除率高等特點(diǎn)。
4.與市售聚合硫酸鐵、聚合氯化鋁除磷效果相比，在投加藥劑量相同情況下，本實(shí)驗(yàn)制備的PAFS對總磷的去除率最高可達(dá)到95.45%（加藥量為300 mg.L-1）。
5.該資源化生產(chǎn)工藝相對簡單、技術(shù)可靠、具有進(jìn)一步工業(yè)化推廣的價(jià)值。
相關(guān)文章：-----------聚合硫酸鐵化學(xué)除磷
